聚醚F127二丙烯酸酯（F127DA）为双键改性聚乙二醇-聚丙二醇-聚乙二醇三嵌段共聚物，其可通过紫外以及可见光在光引发剂作用下快速交联固化成胶。F127DA同时具备良好的温敏凝胶性（热致凝胶）以及生物安全性，已被广泛应用于多个生物医学领域，如药物载体、伤口敷料、细胞微载体、生物3D打印等。

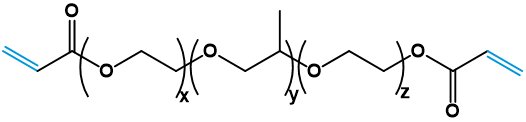

分子结构：

使用步骤：

1. 配制0.5 mg/mL引发剂标准溶液

向装有引发剂LAP的棕色玻璃瓶中加入20 mL溶剂（灭菌水、PBS等），室温溶解30 min，多次振荡，充分溶解。

2. 配制F127DA溶液（建议浓度为5-30%）

取适量F127DA放入离心管中，加入配好的LAP标准溶液，2-8 ℃溶解30 min，多次振荡，充分溶解（浓度＜20%可室温搅拌溶解）。

固化成胶：

1. 使用405 nm蓝光照射上述含有引发剂的溶液，约10-30 s便可固化成胶（照射时间与F127DA浓度以及蓝光光源有关，根据所需胶的强度可适当进行调整固化时间）；

2. 如果使用2959引发剂，则需使用365 nm的紫外光进行照射并且适当延长照射时间（LAP比2959引发效率更高，时间更短），紫外光会伤害皮肤和眼睛注意保护。

注意事项：

1. 建议适当提高照射时间以获得更佳的固化效果。推荐时间：F127DA浓度≤10%，照射时间~20 s；F127DA浓度＞10%，照射时间~30 s；

2. 使用2959引发剂需要更高温度才能在水或者PBS中溶解（水中溶解度≥5 mg/mL）；

3. LAP引发剂溶液在4℃避光下可以保存12个月，但建议现配现用；

4. 加入LAP后，溶液需要避光，可用锡箔纸包裹离心管；

5. 进行细胞实验时建议使用LAP引发剂，蓝光照射相对于紫外对细胞更加温和；

6. F127DA 溶液具有热致凝胶特性，在配制溶液时，建议溶液在 2-8℃静置溶解，期间多次震荡；

7. 浓度≥20%的 F127DA 溶液，在室温下会出现凝胶化现象，浓度越高，凝胶化现象越明显，该过程为可逆过程，温度降低到 2~8℃后会重新恢复溶液状态；

8. 本公司仅对材料本身的质控负责，不对后续额外生物实验以及其他与材料本身质控无关结果负责。

生产日期见包装：

苏州先觉新材料科技有限公司

联系电话：18068408145

地址：苏州金鸡湖大道1360号岳隆商务二楼
