光固化海藻酸钠(AlgMA)为双键改性海藻酸钠，其可在加入光引发剂的条件下通过紫外、可见光交联形成水凝胶。AlgMA水凝胶具有优异的生物相容性和可调的机械性能，广泛适用于诸如组织工程、3D打印、药物递送等生物医药领域。

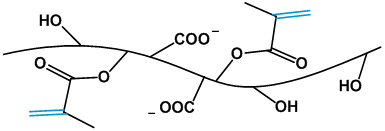

分子结构：

使用步骤：

1. 配制0.5mg/mL引发剂标准溶液

向装有引发剂LAP的棕色玻璃瓶中加入20 mLPBS，37 ℃水浴加热溶解30min，多次振荡，充分溶解。

2. 配制AlgMA溶液（建议浓度为4-10%）

取适量AlgMA放入离心管中，加入配好的LAP标准溶液，室温溶解0.5-1h，多次振荡，充分溶解。

固化成胶：

1. 使用405nm蓝光照射上述含有引发剂的溶液，约30s便可固化成胶（照射时间与AlgMA浓度以及蓝光光源有关，根据所需胶的强度可适当进行调整固化时间）；

2. 如果使用2959引发剂，则需使用365nm的紫外光进行照射并且适当延长照射时间（LAP比2959引发效率更高，时间更短），紫外光会伤害皮肤和眼睛注意保护。

注意事项：

1. 建议适当提高照射时间以获得更佳的固化效果。推荐时间：AlgMA浓度≤5%，照射时间~40s；AlgMA浓度＞5%，照射时间~30s；

2. 使用2959引发剂需要更高温度才能在水或者PBS中溶解（水中溶解度≥5 mg/mL）；

3. LAP引发剂溶液在4℃避光下可以保存12个月，但建议现配现用；

4. 进行细胞实验时建议使用LAP引发剂，蓝光照射相对于紫外对细胞更加温和；

5. 若需 AlgMA 发生离子交联，建议使用去离子水代替 PBS 配制引发剂标准溶液。（PBS 中的 PO₄^3-离子会和 Ca²⁺离子产生 Ca₃(PO₄)²沉淀，使凝胶不透明，此外 PBS中一价离子会和 Alg竞争 Ca²⁺离子使得离子交联变弱甚至无离子交联情况）；

6. 加入LAP后，溶液需要避光，可用锡箔纸包裹离心管。

7. 本公司仅对材料本身的质控负责，不对后续额外生物实验以及其他与材料本身质控无关结果负责。

生产日期见包装

苏州先觉新材料科技有限公司

联系电话：18068408145

地址：苏州金鸡湖大道1360号岳隆商务二楼
